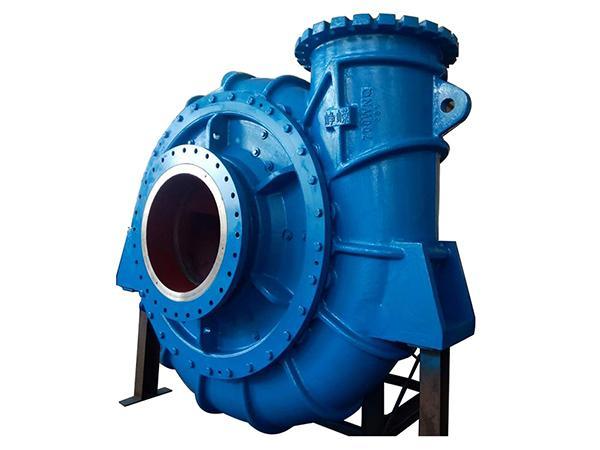

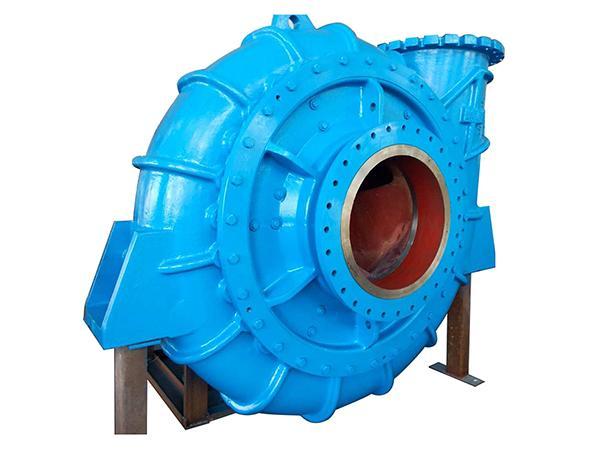

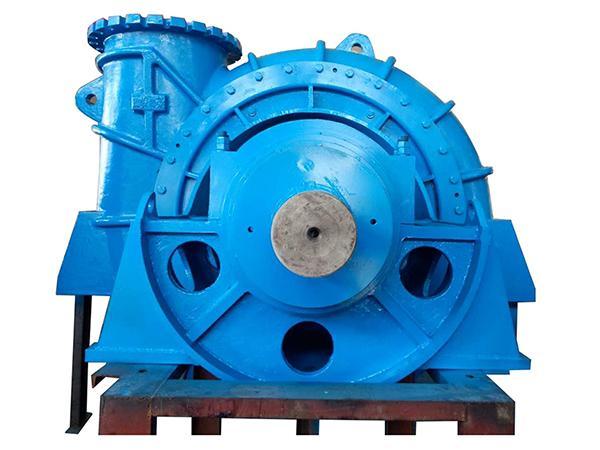

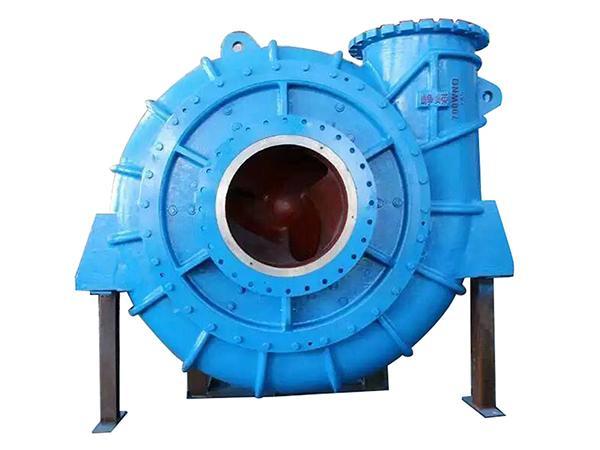

Bomba de dragado serie WN

La bomba de dragado WN es un nuevo producto desarrollado por nuestra empresa para la aplicación en las industrias del dragado y del relleno hidráulico. Este modelo utiliza piezas de hierro fundido de alta resistencia al desgaste (KmTBCr27), cuya dureza es de hasta 58HRC, por lo que es sumamente resistente a los impactos y a la corrosión.

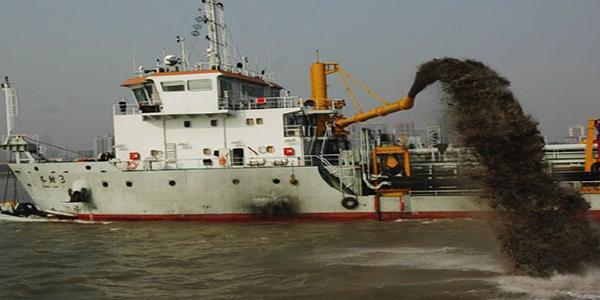

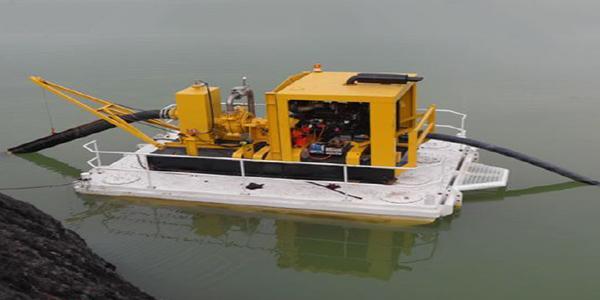

Aplicación
Parámetros
Calibre 300-1000mm
Caudal Màx.25000m³/h
Cabezal Màx.78m
Velocidad de rotación 180-550r/min

Vèase la explicaciòn detallada más adelante.

Parámetros de rendimiento
Modelo Caudal (m3/h) Cabeza (m) Velocidad de revoluciòn (rpm) Eficiencia (%) NPSHr (m) Dìametro de entrada (mm) Dìametro de salida(mm) Dìametro máximode flujo (mm)
300WN(Q) 1800~2200 20~65 300~550 70~78 < 4 350 300 240
450WN(Q) 3200~3800 20~67 250~550 70~78 < 4.5 600 450 240
500WN(Q) 4500~5800 20~65 250~550 74~80 < 4.5 650 500 240
600WN(Q) 5000-7000 20-65 250~550 74-80 < 4.5 660 600 250
650WN(Q) 6000~9000 20~70 200~400 75~85 < 5.5 700 650 260
700WN(Q) 7500~1200 20~75 200-400 78~85 < 5.5 760 700 280
800WN(Q) 10000~15000 20~78 200~380 80-84 < 6 900 800 300
900WN(Q) 12000~19000 20~75 180~350 80~85 < 6 960 900 320
1000WN(Q) 16000~25000 20~78 180-350 80-85 < 6 1200 1000 350

Características estructurales

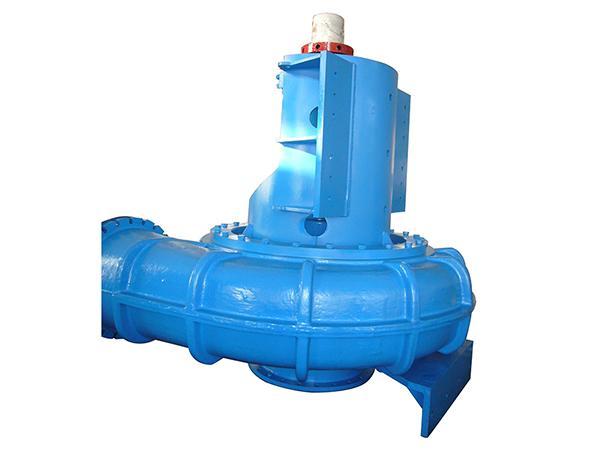

1. La serie WN se usa en cámaras, mientras que la serie WN(Q) se utiliza bajo el agua, de modo que estas bombas cumplen con los diversos requisitos estructurales y se pueden aplicar en muchos campos.

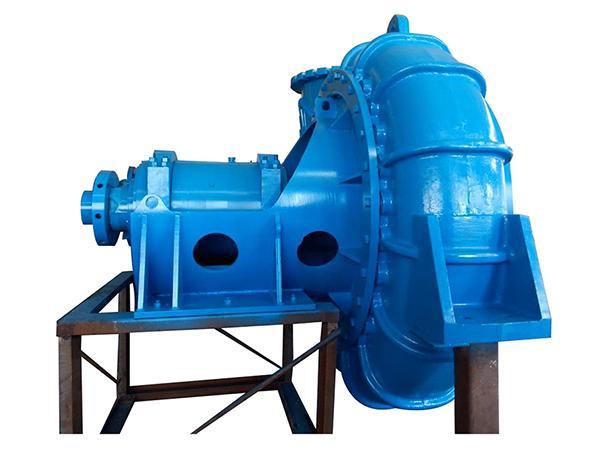

2. La estructura integral es de una sola etapa, succiòn simple y brazo voladizo. Presenta dos formas de conexión con el cárter: en la primera, la pieza de trabajo de la bomba se combina con el càrter; en la segunda, el soporte de la bomba se conecta con el cárter a travès del acoplamiento.

3. Las carcasa de las bombas 300WN(Q)-500WN(Q) y 600WN(Q)-1000WN(Q) son del tipo simple; en tanto que la carcasa de la bomba 600WN-1000WN es de tipo doble, lo que asegura una operación fiable a largo plazo.

4. La bomba de dragado WN(Q) posee una estructura de desmontaje frontal para simplificar el desmontaje, el mantenimiento y el cambio de las piezas.

5. El impulsor o rodete tiene conexiones roscadas Acme múltiples que transmiten un par de torsión grande, y se reemplaza fácilmente. Asimismo, la parte final del casquillo del eje cuenta con anillos de desmontaje del impulsor, que permiten el desmontaje conveniente.

6. El diseño óptimo de la bomba de dragado serie WN(Q) le confiere una excelente capacidad de cavitaciòn, una magnífica capacidad de succión y una gran capacidad de inmersión.

7. La bomba presenta un canal ancho para lograr un estupendo rendimiento de flujo. El caudal y el cabezal se pueden ajustar cambiando la velocidad de revoluciones o el diámetro del impulsor.

8. Las piezas de flujo están hechas con aleación de hierro fundido de alta intensidad (KmTBCr27) cuya dureza nes de hasta 58HRC, por lo que adquieren una extraordinaria resistencia a los impactos y a la corrosión.

9. El diseño hidráulico se hace a través de la simulaciòn CFD para mejorar la eficiencia y evitar el desgaste de las piezas.

10. Dispone de una serie de métodos de sellado para que el cliente elija, a saber, empaquetadura del prensaestopas, sello mecánico, sello reforzado ( grasa de relleno), casquillo del eje espiral (sello de caucho L) y otros tipos de sellado.

11. Se puede lubricar con grasa o con aceite.
